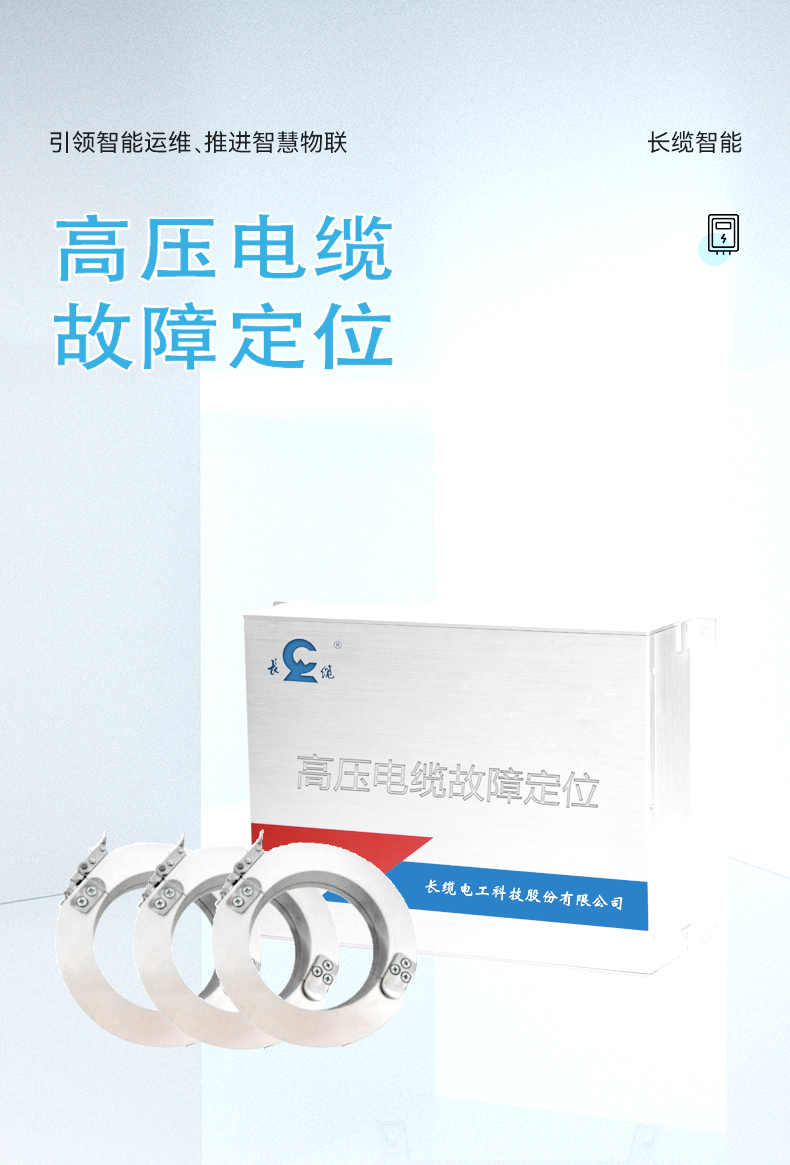

高壓電纜故障定位

電力電纜故障定位系統利用高速暫態行波在線監測和電網拓?fù)浞治龅南到y(tǒng)方法，實現電力電纜的在線監測，對電力電纜故障點進行定位。具體方法是在高壓電纜雙端直接接地點或交叉互聯點安裝高頻傳感器，將電纜在發生故障時的暫態行波信號采集到每一個現場監測裝置，通過監測裝置分析處理，將信號上傳到系統后臺，系統后臺通過波形分析自動通過雙端測距技術計算故障點距離，通過系統后臺指示故障點位置。

Characteristic

產品特點

? 故障定位：系統采用雙端自動測距技術，實現故障點距離測算，并且在系統后臺界面明確指示故障點位置，對故障點進行標注，故障定位精度可達5m以內。

? 斷電防護：監測裝置內電源模塊處于熱備份狀態，當供電電源斷電后，監測裝置可持續工作2-3h，確保斷電瞬間采集的數據完整性。

? 系統云服務：針對每個用戶提供足夠的用戶空間，用戶可在任何時間地點通過瀏覽器了解系統運行狀況，并且系統歷史數據永久存儲，方便歷史查看。

? 電子值班：實現無人值守，報警信息及工作狀態可通過發送短信息等方式至相關人員。

? 歷史存儲：實現實時存儲信息，可進行歷史數據查詢,報警信息打印等。

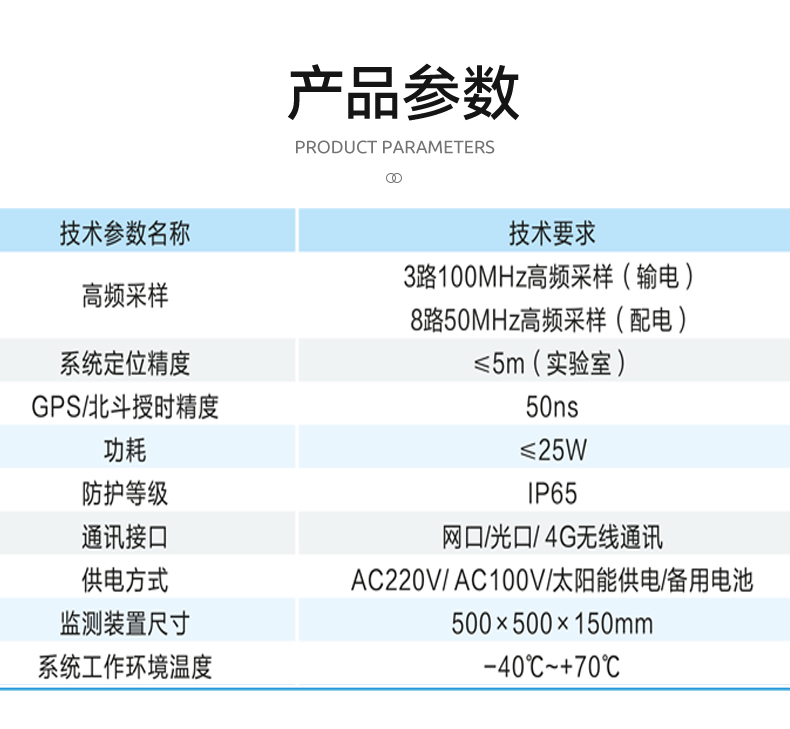

Parameter

產品參數

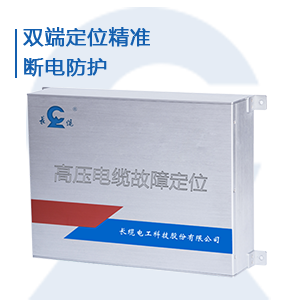

Material Object

產品實拍
