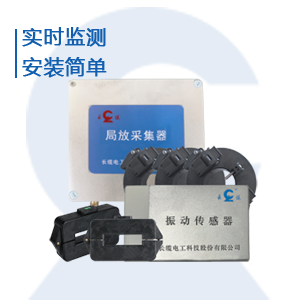

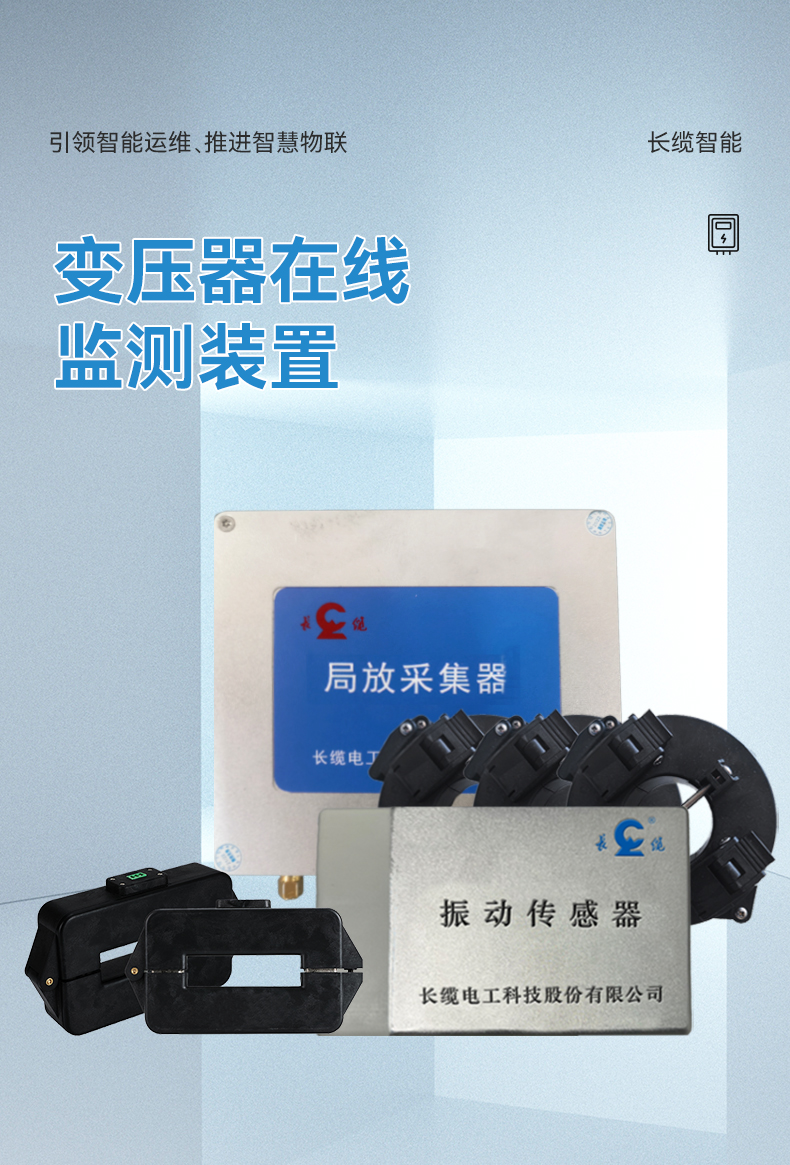

變壓器在線監測裝置

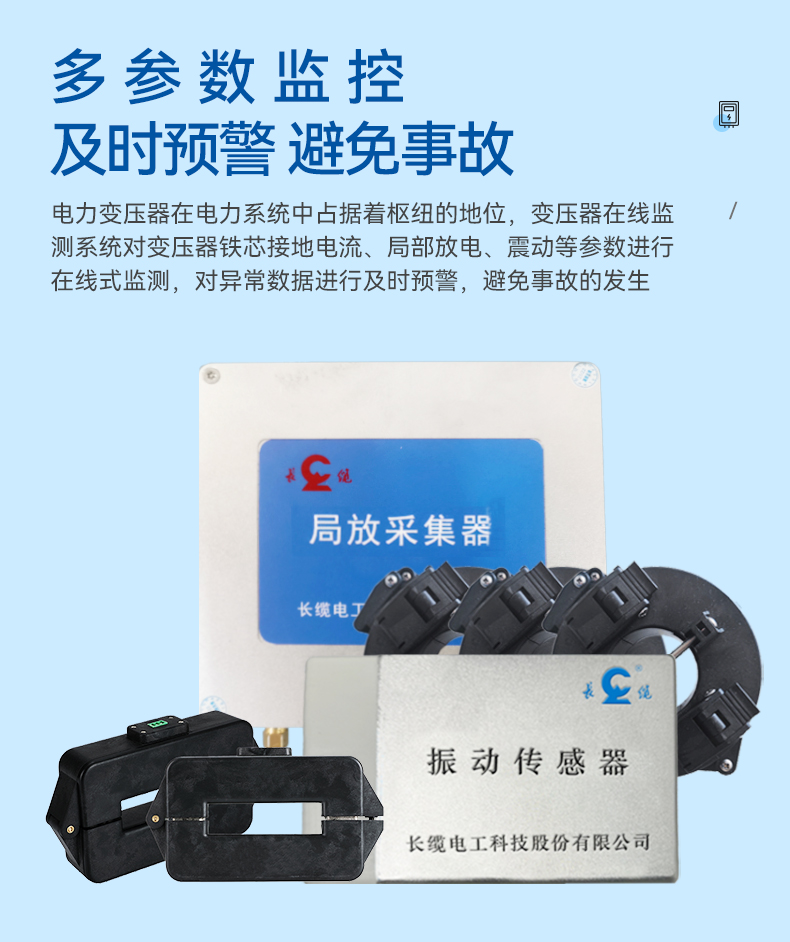

  電力變壓器在電力系統中占據著權紐的地位，一旦出現故障，可能導致大面積停電，變壓器在線監測系統對變壓器鐵芯接地電流、局部放電、震動等參數進行在線式監測，對異常數據進行及時預警，及早發現避免事故的發生。

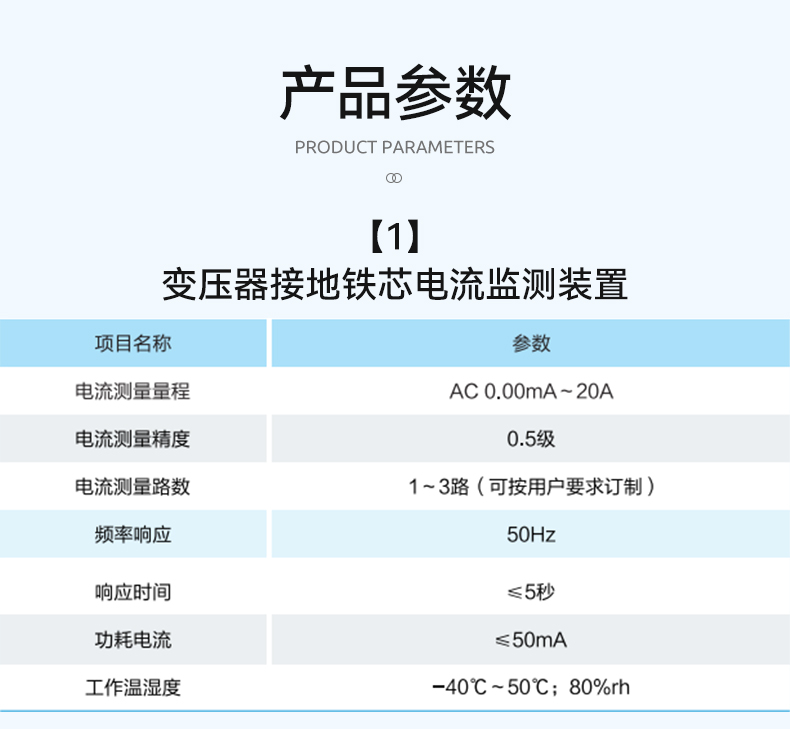

【1】、變壓器接地鐵芯電流監測裝置

  變壓器運行時繞組四周存在電場，而鐵芯和夾件等金屬件均處于該電場中且具有不同的電位，為了預防變壓器在正常工作時，鐵芯和其他金屬件由于不均勻電場產生懸浮電位而造成對地放電，鐵芯及其金屬構件都必須可靠接地。投入使用的變壓器在正常工作狀態下，鐵芯接地電流很小，為毫安級。若鐵芯存在兩點以上接地情況，流過變壓器鐵芯接地線上的電流會大幅度增加，所以通過監測鐵芯引出線上電流值的大小就可以準確并實時地診斷出鐵芯多點接地故障。

產品特點：

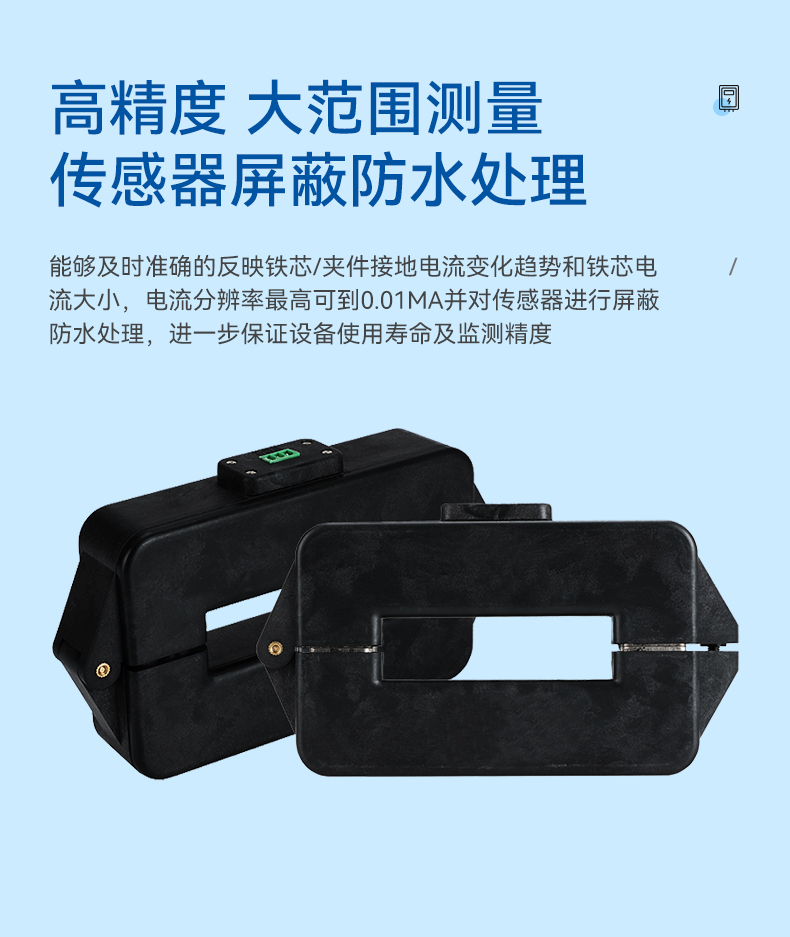

? 監測數據準確可靠：采用高精度穿心式電流傳感器，能夠及時準確的反映鐵芯/夾件接地電流變化趨勢和鐵芯電流大小，同時保證高精度和大范圍測量，電流分辨率最高可到0.01mA并對傳感器進行屏蔽防水處理，進一步保證設備使用壽命及監測精度。

? 應用配置靈活：裝置本身支持RS485通訊，并可根據需求切換為其他通訊方式，滿足復雜的組網要求。

? 安裝維護簡單：變壓器鐵芯接地電流在線監測裝置本體與電流互感器采用分體設計，根據變壓器情況對傳感器進行安裝，裝置本體可根據現場情況靈活安裝至不同位置。

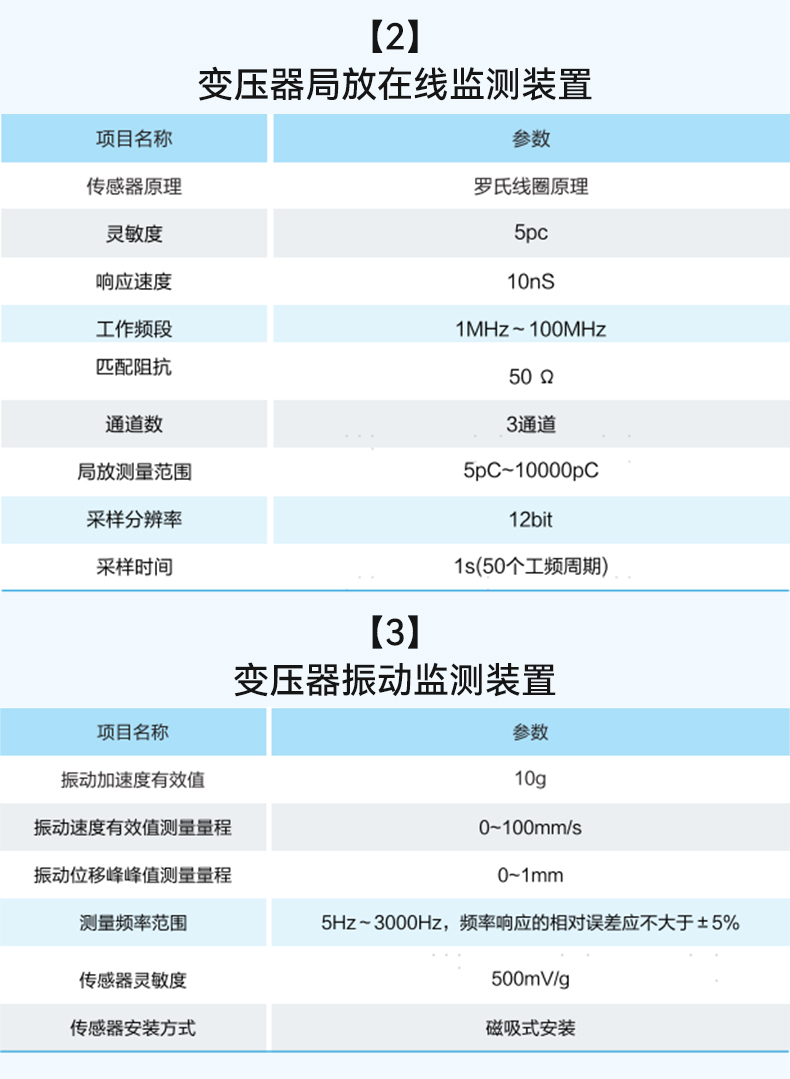

【2】、變壓器局放在線監測裝置

(1)高頻脈沖電流傳感器

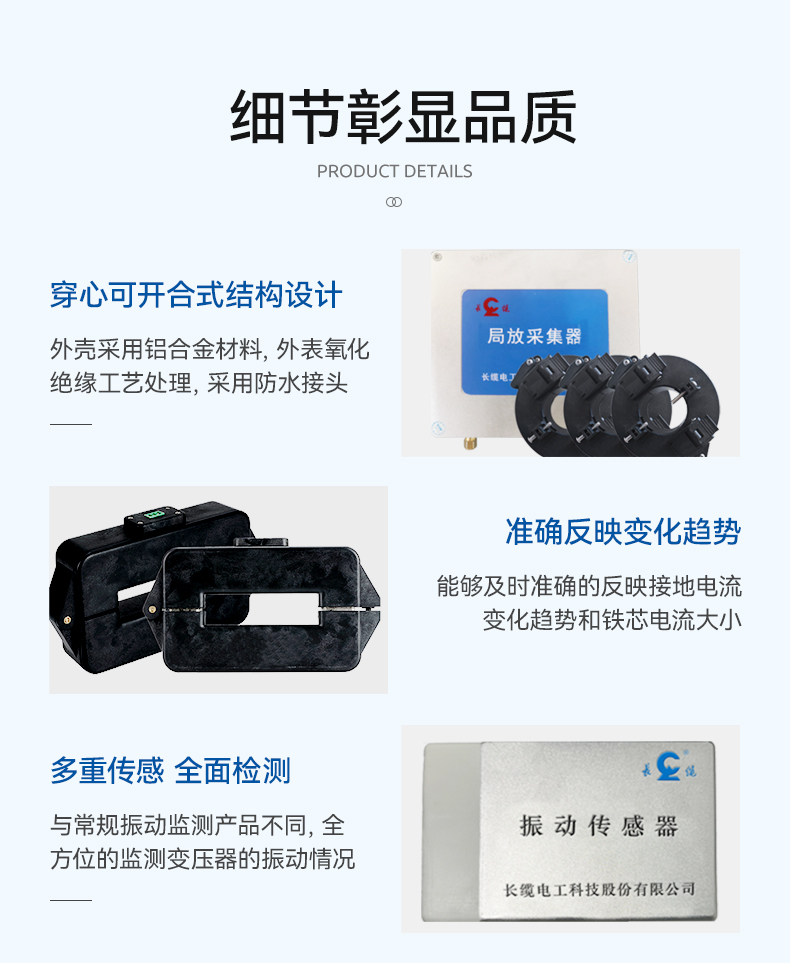

  高頻脈沖電流傳感器是為測量局部放電信號設計的非入侵式傳感器，內徑有50mm、67mm、100mm等多種型號該傳感器采用鉗式穿心可開合式結構設計，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，接口是防水接頭。

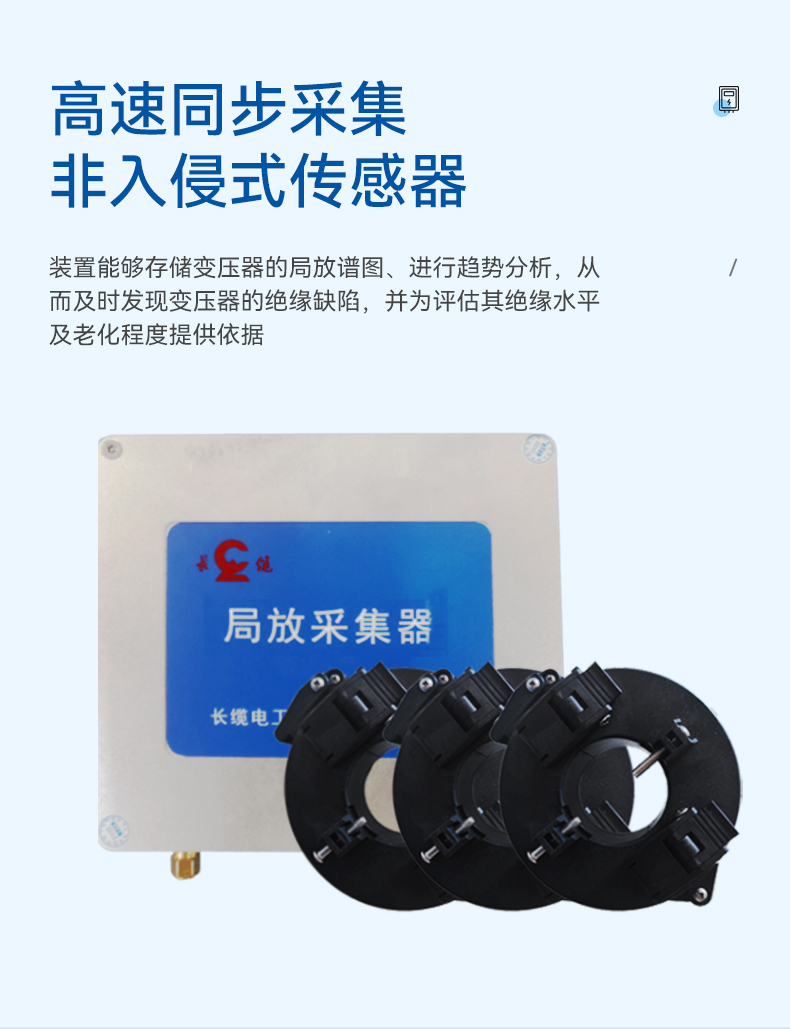

(2)局放采集器

  局放監測裝置內含高速低功耗采集卡，可對高頻脈沖電流傳感器的信號進行高速同步采集并將采集數據實時傳送給監測主機。

產品特點：

? 本裝置能夠存儲變壓器的局放譜圖、進行趨勢分析，從而及時發現變壓器的絕緣缺陷，并為評估其絕緣水平及老化程度提供依據。

? 最小測量放電幅值:5pC，頻率范圍為1MHz~100MHz，放電脈沖的時間分辨率為10us，相位分辨率為0.18°。

? 提供工頻周期放電圖、二維(q-φ，N-φ，N-q)譜圖、放電趨勢圖等。

? 采用模擬濾波 、脈沖分組、周期脈沖剔除、設置動態聞值、開相位窗口等綜合抗干擾措施，使測試數據真實可靠。

【3】、變壓器振動監測裝置

產品特點：

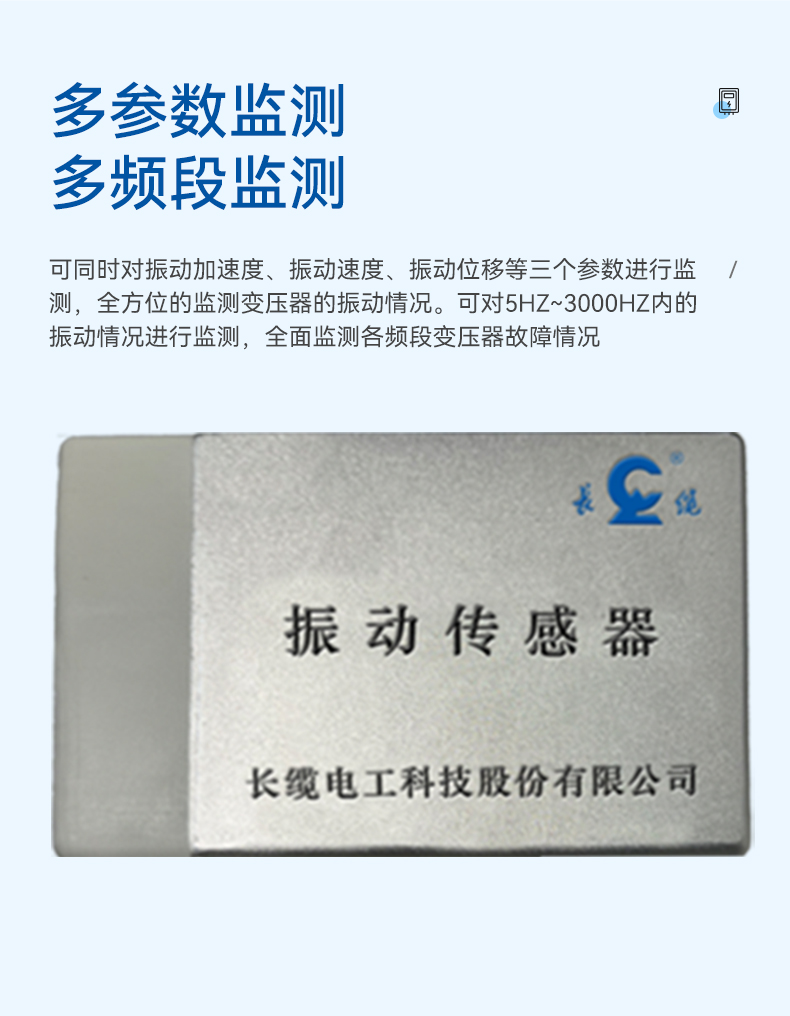

? 多參數監測：與常規振動監測產品不同，該套設備同時對振動加速度、振動速度、振動位移等三個參數進行監測，全方位的監測變壓器的振動情況。

? 多頻段監測：裝置可以對5Hz~3000Hz內的振動情況進行監測，全面監測各個頻段下變壓器的故障情況。

? 安裝方便：振動傳感器可以通過磁吸直接進行安裝。
